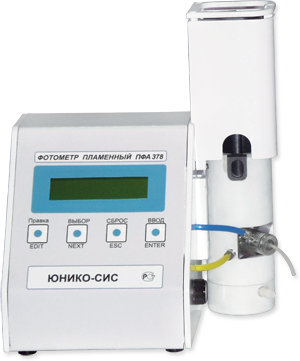

z_pfa378_300Пламенный фотометр ПФА-378 предназначен для измерения концентрации ионов щелочных и щелочно-земельных металлов в растворах путем измерения интенсивности их эмиссионных линий при распылении анализируемого раствора в пламени газовой горелки.

Анализатор применяется в медицине, энергетике, сельском хозяйстве, на предприятиях водоснабжения, в химической, стекольной, металлургической и других отраслях промышленности.

По условиям эксплуатации в части воздействия климатических факторов внешней среды анализатор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

Принцип работы

В основу работы пламенного фотометра положен метод фотометрии эмиссии химических элементов в пламени. Раствор, содержащий исследуемый элемент, в виде аэрозоля вводится в пламя газовой горелки. Эмиссионное излучение элементов разлагается в спектр оптической системой с использованием дифракционной решетки. Спектральное излучение регистрируется приемником на фотодиодной линейке. Микропроцессорная система фотометра измеряет интенсивность эмиссионных линий элементов и отображает результаты измерений на индикаторе в единицах концентрации исследуемого раствора.

В качестве горючего газа в пламенном фотометре используется пропан-бутан.

Основные технические характеристики

Определяемые компоненты Натрий (Na), Калий (K), Литий (Li), Кальций (Сa)
Диапазон определения концентраций измеряемых компонентов, мг/дм3 0,5-100,0 для Na,K,Li 15-100 для Са
Пределы допускаемой абсолютной погрешности,  мг/дм3 *)- Диапазоны измерений и погрешности фотометра приведены при условии использования Государственных стандартных образцов. ± (0,036С+0,004) С — результат измерений, мг/дм3

Предел обнаружения (чувствительность), мг/дм3

0,5 для Na,K,Li 15 для Са
Время одного измерения, включающего ввод пробы, анализ, вывод на индикатор результата 5 с
Расход раствора на одно измерение Не более 2,5 см3
Время непрерывной работы, час, не менее 8
Продолжительность одного измерения, сек, не более 5
Давление воздуха, развиваемое компрессором, кг/см2, не менее 0,75
Потребляемая мощность, В*А , фотометр компрессор 15 90
Напряжение питающей сети 220В±10%, 50Гц
Габариты фотометра (Ш*Дл*В), мм Габариты компрессора (Ш*Дл*В), мм 290х220х270 250х190х230
Масса фотометра, кг: масса компрессора ,кг не более 6 ; 9

Стандартный комплект поставки.

Наименование

Количество на

изделие

Фотометр ПФА-378

1

Кабель питания сетевой

1

Капилляр (2 х 70 мм)

2

Шланг газовый ( 1 метр)

1

Шланг воздушный (2 метра)

1

Шланг сливной ( 1 метр )

1

Хомуты (гайки) для шлангов 12-18 мм

3

Руководство по эксплуатации

1

Паспорт

1

На основании положительных результатов испытаний пламенный фотометр ПФА 378 внесен в Государственный реестр средств измерений РФ. № 31861-08
